澤德 kompaktboy別墅污水提升器安裝指南

　　澤德 kompaktboy 作為別墅地下室專用的一體化污水提升器，其安裝核心是 “適配多用水點(馬桶、洗衣機、淋浴等)+ 確保密封防漏 + 適配氣動感應邏輯”，需嚴格遵循 “安裝前準備→定位放置→管道連接→電氣連接→調試驗收” 的流程，同時兼顧設備 “HDPE 水箱、靜音設計、氣動啟動” 的特性。以下是詳細的分步安裝指南，含操作細節與避坑要點：

　　分步安裝：5 步完成核心操作(從定位到接線)

　　步驟 1：設備定位與固定 —— 確保平穩，適配氣動感應

　　先在安裝位置鋪設設備自帶的 “防震防滑墊”(若沒有，可自備 3-5mm 厚的橡膠墊)，避免設備運行時震動產生噪音(適配其靜音設計);

　　將 HDPE 水箱緩慢放入安裝位置，用水平儀校準水箱是否平穩(前后左右誤差≤1mm)，若傾斜，可在防滑墊下墊薄鐵片微調;

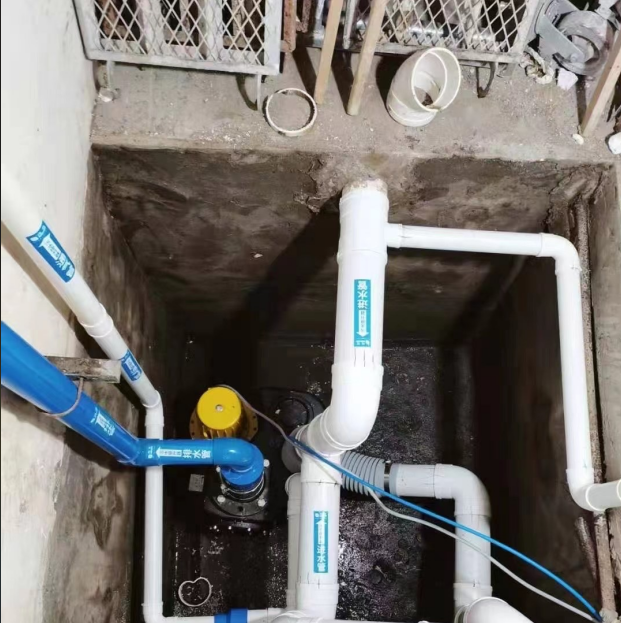

　　若為坑中安裝，需在水箱四周與坑壁之間填充 “泡沫保溫棉”(既減震又防止雜物掉入縫隙，后期難清理)。

　　步驟 2：出水口管道連接 —— 必須用 “承壓管”，防滲漏是關鍵

　　澤德 kompaktboy 的出水口為法蘭接口，需連接承壓管道(普通排水管耐壓不足，易因增壓排水爆裂)，操作如下：

　　取出設備自帶的 “法蘭盤”，在法蘭盤內側凹槽處嵌入密封圈(確保無變形、無破損);

　　將法蘭盤對準水箱出水口，用螺栓(設備自帶)均勻擰緊(對角線順序擰，避免法蘭受力不均導致滲漏);

　　截取合適長度的 φ50mm 承壓 PVC 管，一端插入法蘭盤接口，接口處纏繞 3-5 圈生料帶，再用扳手?jǐn)Q緊;

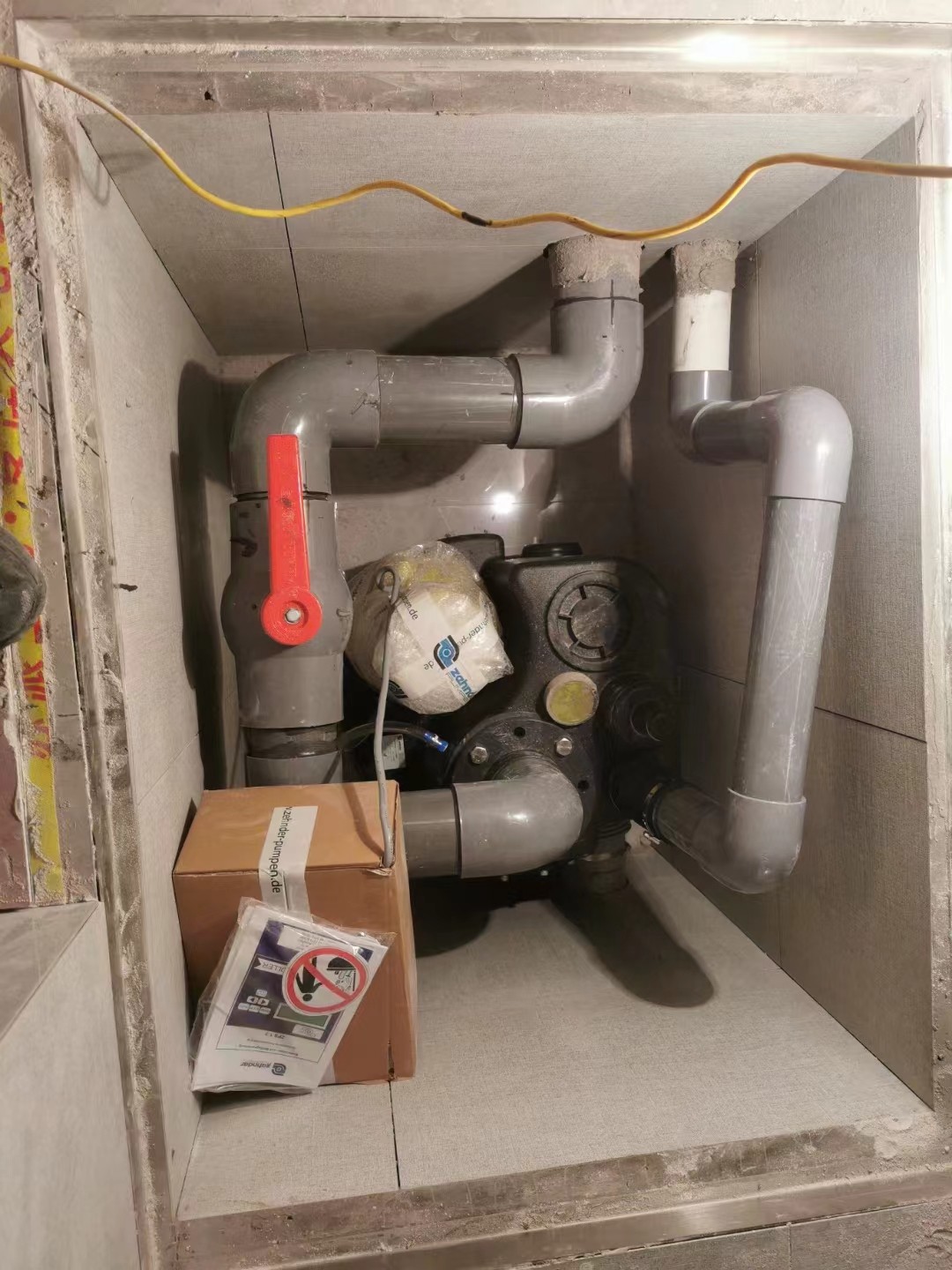

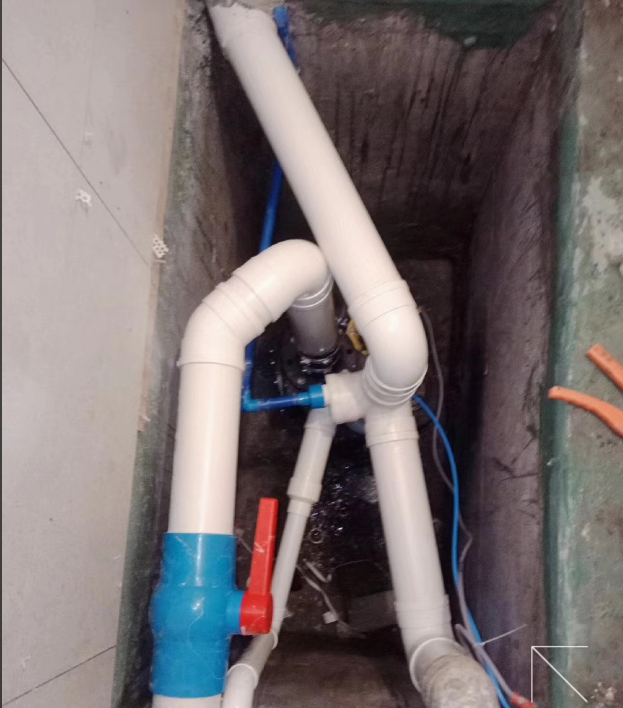

　　若需控制排水(如檢修時關水)，可在承壓管上加裝 “球閥”(需選耐壓≥1.0MPa 的型號)，球閥與管道接口處打防水密封膠;

　　承壓管的走向需 “略有坡度”(向主排污管網方向傾斜，坡度 1‰-3‰)，避免管道內積水殘留。

　　步驟 3：進水管道連接 —— 按用水點選接口，分路串聯

　　設備可同時連接馬桶、洗衣機、淋浴、洗手盆、廚房(需配油脂分離器)，需根據不同用水點的管道尺寸選擇進水口，操作如下：

　　確認水箱進水口數量與尺寸：kompaktboy 通常有 3-4 個進水口(尺寸多為 φ32mm、φ40mm)，需提前標記每個進水口對應的用水點(如 “馬桶→φ40mm 接口”“洗手盆→φ32mm 接口”);

　　分路連接：

　　馬桶：用 φ40mm PVC 管連接馬桶排污口與設備進水口，管道需保持 “短而直”(避免轉彎過多導致堵塞)，且馬桶需比設備進水口高 5-10cm(利用重力輔助排水);

　　淋浴 / 浴缸：用 φ40mm PVC 管連接，管道需做 “存水彎”(防異味倒灌)，且淋浴區地面需向管道方向找坡(避免地面積水);

　　洗衣機 / 洗手盆：用 φ32mm PVC 管連接，洗衣機排水管需插入進水口≥10cm，避免排水時濺出;

　　廚房：先將廚房排水管連接 “油脂分離器”，再用 φ40mm PVC 管連接分離器出口與設備進水口(油脂分離器需安裝在廚房下方，低于水槽排水口);

　　所有進水口與管道的接口處，均需纏繞生料帶 + 打防水密封膠，確保無滲漏。

　　步驟 4：通氣管連接 —— 必須接室外，防異味與氣壓平衡

　　設備運行時，水箱內會產生氣壓變化，且污水可能釋放微量氣體，通氣管需按規范連接，避免異味滯留室內：

　　取出水箱頂部的 “通氣管接口”(通常為 φ50mm)，連接 φ50mm PVC 通氣管;

　　通氣管需 “獨立引至室外”：

　　若別墅有屋頂通氣系統，可將通氣管接入建筑排水通氣立管(需用三通連接，接口密封);

　　若無，需將通氣管沿墻面引至室外，出口高度需≥2.5m(避免異味被風吹回室內)，且出口需加裝 “防雨帽”(防止雨水灌入);

　　通氣管禁止接入 “廚房排煙管”“衛生間排風扇管道”，避免氣體交叉污染。

　　步驟 5：電氣連接 —— 斷電操作，適配氣動控制器

　　設備需 220V 家用電源，且氣動控制器(ZPS 系列)需單獨接線，操作時務必?cái)嚯?，確保安全：

　　找到設備的 “電源接線盒”(通常在水箱側面，帶防水蓋)，打開蓋子，將家用電源線(火線 L、零線 N、地線 PE)接入接線端子(按端子標識接線，地線必須接牢，防漏電);

　　連接氣動控制器：將控制器的 “水位傳感器線” 接入接線盒對應的接口(通常標有 “Sensor”)，傳感器需固定在水箱內的預設支架上(不可松動，否則感應不準);

　　若控制器帶液晶顯示屏，需將顯示屏面板固定在設備旁的墻面(高度 1.5-1.8m，便于觀察)，連接線需穿 PVC 穿線管保護(防老鼠咬斷);

　　接線完成后，檢查所有接線端子是否擰緊，用萬用表檢測 “火線與零線” 是否短路，確認無誤后，蓋上接線盒防水蓋。
